نحوه انتخاب کابل گرمایش برای مناطق خطرناک: راهنمای منطقه، کلاس T و غلاف

تقریباً می‌توانید هر تصمیم مربوط به کابل گرمایش مناطق خطرناک را به چهار سؤال محدود کنید: طبقه‌بندی منطقه چه چیزی اجازه می‌دهد، کابل باید در چه درجه دمایی قرار گیرد، چه وظیفه‌ای باید انجام دهد، و اینکه آیا پایانه‌ها و کنترل‌ها دارای تأییدیه مشابه کابل هستند. به آنها به ترتیب پاسخ دهید و لیست نهایی معمولاً به دو یا سه نامزد کاهش می یابد.

یک خط میعانات 6 اینچی این نکته را نشان می دهد. به دمای حفظ 80 درجه سانتیگراد نیاز دارد، دو بار در سال بخار 150 درجه سانتیگراد را می بیند، در منطقه 1 با گروه گاز IIB و کلاس T3 می نشیند و 320 متر می دود. یک واقعیت را تغییر دهید و پاسخ تغییر می کند. بخار را تا 200 درجه سانتیگراد افزایش دهید و کابل عایق معدنی تنها گزینه ایمن خواهد بود. دویدن را تا 3 کیلومتر کشش دهید و ردیابی اثر پوست شروع به رقابت می کند.

چهار تصمیم، به ترتیبی که مهم است

این چهار فیلتر را قبل از باز کردن یک کاتالوگ اعمال کنید، زیرا هر کدام به جای افزودن گزینه ها را حذف می کند.

1. طبقه بندی منطقه و گروه گاز یا گرد و غبار. منطقه 1، منطقه 2، گروه و رتبه بندی گرد و غبار تصمیم می گیرند که اصلاً چه چیزی نصب شود.
2. کلاس دما و حداکثر دمای فرآیند. این سقف دمای سطح را برای غلاف کابل تنظیم می کند، نه تنها برای لوله.
3. وظیفه درجه حرارت، اندازه لوله، عایق، محیط، ولتاژ منبع تغذیه و طول کارکرد، وات بر متر مورد نیاز خود را تنظیم کنید.
4. سخت افزار سیستم سرنخ‌های سرد، جعبه‌های اتصال، ترموستات‌ها، حسگرها و حفاظت در برابر خطای زمین تصمیم می‌گیرند که آیا تأییدیه نصب باقی می‌ماند یا خیر.

ترتیب را معکوس کنید و با شکست پروژه کلاسیک مواجه می شوید: کابل با قیمت خریداری شده، سپس طراحی مجدد شش هفته قبل از راه اندازی، زیرا جعبه اتصال IP66 به جای Ex e بود.

مرحله 1: طبقه بندی منطقه و کلاس دما را با هم بخوانید

Zone و Division خطر یکسانی را با مدارک مختلف توصیف می کنند

تمرین IEC و ATEX یک گیاه را به مناطق تقسیم می کند، در حالی که آمریکای شمالی از تقسیمات استفاده می کند. منطقه 1 به طور کلی برابر با کلاس I، بخش 1، و منطقه 2 برابر با بخش 2 است. نتیجه عملی ساده است: کابلی که برای بخش 2 تأیید شده است، مشخصات منطقه 1 را برآورده نمی کند، حتی اگر این دو توصیف در یک سند مناقصه قابل تعویض به نظر برسند.

کلاس دما یک محدودیت سطحی است، نه یک رتبه بندی محصول

کلاس دمایی گاز یا گرد و غبار موجود، دمای سطح همه چیز نصب شده در داخل منطقه را محدود می کند: 450 درجه سانتی گراد برای T1، 300 درجه سانتی گراد برای T2، 200 درجه سانتی گراد برای T3، 135 درجه سانتی گراد برای T4، 100 درجه سانتی گراد برای T5 و 85 درجه سانتی گراد برای T6. دمای غلاف توسط هر کدام که گرمتر باشد، سیال فرآیند یا خروجی خود کابل تنظیم می‌شود، و این همان جایی است که اکثر پروژه‌ها گرفتار می‌شوند.

• یک خط 100 درجه سانتیگراد در منطقه T4 (135 درجه سانتیگراد) تنها 35 درجه سانتیگراد فضای سر باقی می‌گذارد.
• چرخه بخار 150 درجه سانتیگراد هرگونه کابل دارای رتبه T5 یا T6 را رد می کند.
• یک طراحی کنترل شده، که در آن ترموستات یا محدود کننده، کابل را از رسیدن به حداکثر خود متوقف می کند، اغلب تنها راه برای نگه داشتن کابل با خروجی بالا در یک کلاس دمای پایین است.

برای حالت‌های خرابی که گواهی‌نامه به تنهایی مانع از آن نمی‌شود، یادداشت ما را بخوانید آیا کابل های گرمایش خودتنظیمی برای استفاده در مناطق خطرناک ایمن هستند یا خیر .

مرحله 2: خانواده کابل را با وظیفه تطبیق دهید

برای اکثر لوله کشی های منطقه 1 زیر 150 درجه سانتی گراد، نوار خود تنظیم یا محدود کننده توان ارزان ترین پاسخ سازگار است. بالاتر از آن، یا در جایی که جو به پلیمرها حمله می کند، کابل عایق معدنی برنده است. در خطوط لوله به طول چندین کیلومتر، ردیابی اثر پوستی تنها انتخاب عملی است.

کابل محدود کننده قدرت مانند سری ACCCT بین دو نقطه قرار دارد: خروجی آن بسیار پایدارتر از نوار خودتنظیمی است، و همچنان می‌توان آن را در محل به طول برش داد، که وقتی خط در طول ساخت و ساز اصلاح می‌شود اهمیت دارد.

کابل‌های ردیابی حرارت محدودکننده قدرت ACC-CT برای خطوط فرآیند خروجی محدود کننده توان پایدار، انعطاف پذیری برش میدانی، و ژاکت های مقاوم در برابر مواد شیمیایی برای نگهداری دمای فرآیند و محافظت در برابر یخ زدگی در خطوط اصلاح شده مناسب است. مشاهده محصول →

کابل عایق مواد معدنی جایگزینی است که اغلب اولین انتخاب در خطوط گرم یا در معرض مکانیکی است، زیرا دمای غلاف را تحمل می کند که هیچ پلیمری نمی تواند به آن برسد و غلاف فلزی آن محافظت مکانیکی واقعی را به هادی می دهد.

مرحله 3: غلاف، قیطان و مسئله خوردگی

ژاکت های پلیمری قابل تعویض نیستند

ژاکت های پی وی سی استاندارد متعلق به محافظت در برابر یخ زدگی خانگی هستند، نه در یک واحد فرآیند. ژاکت های فلوروپلیمر در برابر هیدروکربن ها و اکثر حلال ها مقاومت می کنند، اما همچنان در دمای بالا نرم می شوند و برخی از مواد آروماتیک در طول سال ها استفاده از آنها نفوذ می کند.

غلاف های فلزی وجود دارند زیرا برخی از جوها پلیمرها را می خورند

سکوهای فراساحلی، مناطق آب خنک کننده غنی از کلرید و سرویس ترش، نوار فولادی ضد زنگ را به سرعت از بین می برند، به همین دلیل است که روکش آلیاژی 825 وجود دارد. در مشخصات محدود کلرید، انتخاب غلاف یک تصمیم خوردگی است، نه بازاریابی.

کابل گرمایش عایق معدنی با پوشش آلیاژی 825 برای مناطق خطرناک ردیابی حرارتی MI مقاوم در برابر خوردگی برای محافظت در برابر یخ زدگی در دمای بالا و حفظ دما در خدمات دریایی غنی از کلرید، نفت، گاز، مواد شیمیایی و انرژی. مشاهده محصول →

مرحله 4: پایانه ها، کنترل ها و حفاظت از خطای زمین

گواهی منطقه خطرناک کابل در سرب سرد آن متوقف می شود. هرچه سرب سرد در آن فرود می‌آید، باید دارای همان منطقه، گروه گاز و کلاس دمایی باشد، در غیر این صورت هر چه کابل خوب باشد، نصب مطابقت ندارد.

• جعبه‌های اتصال در نسخه‌های Ex e یا Ex d، با کابل‌های گواهی شده مطابق با قطر کابل.
• ترموستات‌های منطقه خطرناک، از نوع القایی خط لوله یا حسگر سطحی، بنابراین مدار به جای حدس زدن محیط، روی بار روشن می‌شود.
• سنسورهای دمای مورد تایید قبلی محدوده MMP-PT100Ex تا 482 درجه سانتیگراد اندازه گیری می کند که وظایف ردیابی بخار و دمای بالا را پوشش می دهد.
• حفاظت از زمین در هر شاخه تمرین IEC و NEC 427.22 هر دو انتظار آن را دارند و 30 میلی آمپر سطح سفر معمولی است.

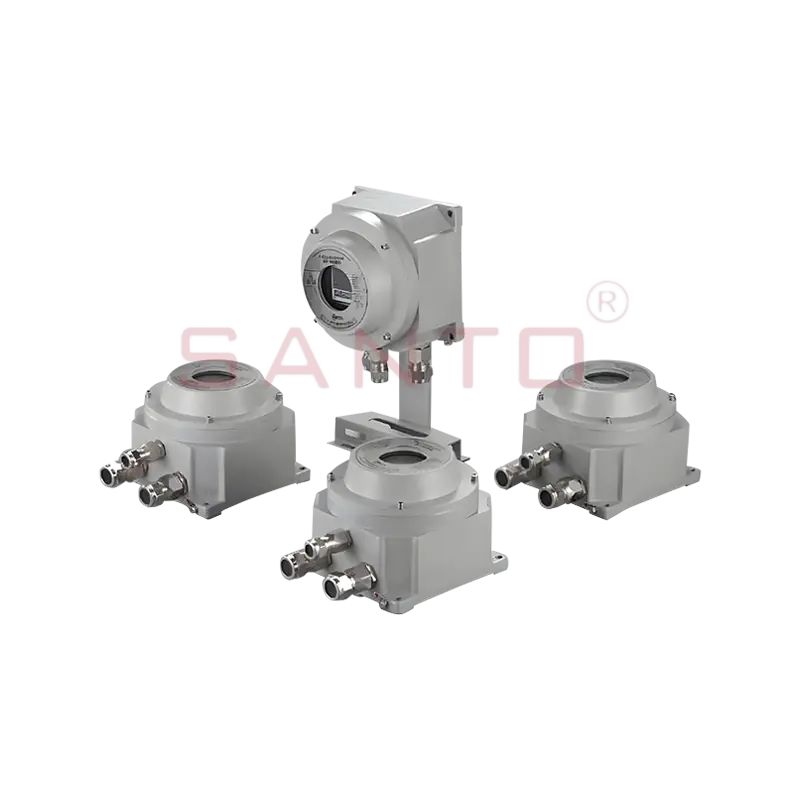

کنترل کننده دمای ضد انفجار HDBK-WK برای ردیابی حرارت الکتریکی لوازم جانبی کنترل دمای ترمینال هوشمند جایگزین ترموستات های مکانیکی، با عملکردهای حفاظت، هشدار، نظارت و ارتباط برای سیستم های ردیابی الکتریکی. مشاهده محصول →

بررسی های راه اندازی و تعمیر و نگهداری که مشکلات واقعی را نشان می دهد

چهار چک هزینه خود را در اولین سال بهره برداری بازپرداخت می کنند و نادیده گرفتن آنها باعث می شود طرح های ایمن به تاسیسات ناایمن تبدیل شوند.

• قبل از بسته شدن عایق حرارتی و دوباره قبل از برق انداختن، مقاومت عایق را در هر مدار با ولتاژ 500 VDC اندازه گیری کنید.
• هنگامی که خط تثبیت شد، با کابل برق و در دمای معمولی فرآیند، یک بررسی ترموگرافی را تحت بار انجام دهید.
• هر زمان که دمای فرآیند یا محصول تغییر کرد، کلاس دما را دوباره بررسی کنید. یک کابل سازگار در دمای 90 درجه سانتیگراد ممکن است در دمای 140 درجه سانتیگراد نباشد.
• جعبه های اتصال را در هر خاموشی از نظر رطوبت بررسی کنید و نقشه های ساخته شده را که مسیر ردیابی را نشان می دهد نگه دارید.

سوالات متداول

آیا می توان از کابل خود تنظیم در منطقه 1 استفاده کرد؟

بله، زمانی که گواهینامه صحیح منطقه خطرناک را داشته باشد و دمای غلاف آن در کلاس دمایی منطقه باقی بماند. خود کابل به ندرت مشکل ساز است. خاتمه ها معمولا هستند.

آیا یک منطقه خطرناک همیشه به ترموستات نیاز دارد؟

خیر. در منطقه 2 با دمای نگهداری پایین، کابل خودتنظیمی و جعبه اتصال تایید شده اغلب کافی است. در منطقه 1 با چگالی توان بالا، یک ترموستات یا محدود کننده چیزی است که رتبه T را معتبر نگه می دارد.

آیا می توان کابل عایق معدنی را در محل برش داد؟

به طور کلی خیر کابل MI در طول های کارخانه با پایانه های مهر و موم شده عرضه می شود، بنابراین سفارش طول مناسب یک کار طراحی است، نه جزئیات نصب.

اگر دمای فرآیند پس از راه اندازی افزایش یابد چه؟

بلافاصله بررسی کلاس دما را دوباره اجرا کنید. افزایش 30 درجه سانتی‌گراد در دمای خط می‌تواند یک نصب سازگار را به خارج از رتبه‌بندی T خود سوق دهد و راه‌حل ممکن است یک خانواده کابل متفاوت باشد تا یک ترموستات متفاوت.

اگر نقشه طبقه بندی منطقه، اندازه خط، جزئیات عایق و دمای مورد نیاز برای حفظ را دارید، انتخاب به جای بحث به یک تمرین مهندسی کوتاه تبدیل می شود. آن چهار مورد را برای مهندسان خود از طریق ارسال کنید صفحه تماس و ما با یک خانواده کابل، تراکم برق و سخت افزار مطابق با رتبه اول باز خواهیم گشت.
